97在线观看无码视频，国产品精品无码视AV，老年人品久久久无码中文字幕，国产欧美首页精品，国产精品制服自慰喷水综合久久久，国产尤物在线视精品在亚洲，成年人视频久久久，国产欧美第一区二区

<thead id="qjcct"></thead>

防凍劑系列

HZ-6混凝土防凍劑

時(shí)間:2015-09-16 14:04 點(diǎn)擊: 次

HZ-6混凝土防凍劑

執(zhí)行標(biāo)準(zhǔn)：JC475-2004

一、簡介

　　HZ-6防凍劑是由早強(qiáng)和防凍組份，復(fù)合減水和引氣組份組成的一種復(fù)合型防凍劑，該防凍劑具有摻量低、早強(qiáng)高、不含氯鹽、阻止鋼筋銹蝕、使用方便可靠、防凍效果顯著等特點(diǎn)，可廣泛用于工業(yè)及民用建筑的各種混凝土工程?；炷林袚郊颖酒?，可在日最低溫度-10℃以上進(jìn)行現(xiàn)澆混凝土冬季施工，不必采取加熱養(yǎng)護(hù)措施，即可使新拌混凝土免遭凍害，在負(fù)溫下凝結(jié)硬化，并在規(guī)定時(shí)間內(nèi)達(dá)到預(yù)期強(qiáng)度。

二、技術(shù)指標(biāo)

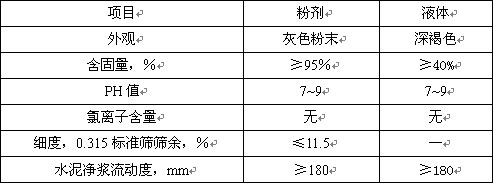

勻質(zhì)性指標(biāo)

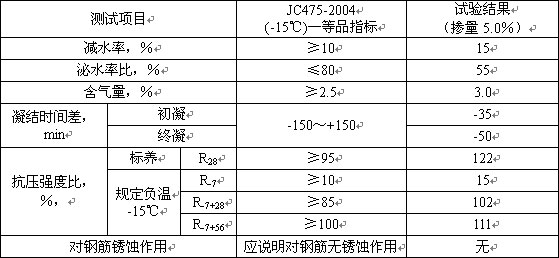

摻加HZ-6防凍劑的混凝土性能

三、主要性能

　　本品為粉劑（HZ-6）與液體（HZ-6B）兩種形態(tài)。

　　本品不含氯鹽，對鋼筋無銹蝕危害，適用于各種鋼筋混凝土工程。

　　本品不含K2CO3等強(qiáng)堿性物質(zhì)，對人體無堿性腐蝕，無速凝現(xiàn)象，不影響施工作業(yè)時(shí)間。

　　本品減水率大于12％，且對各種硅酸鹽水泥有廣泛的適應(yīng)性。

　　本品可用于日最低氣溫-20℃條件下施工的混凝土工程或日最低氣溫-20℃條件下施工的砂漿工程。

四、使用方法

　　正溫下用做早強(qiáng)劑的摻量為：2~3%

　　負(fù)溫下?lián)搅浚?5℃摻3~4%；-10℃摻量4~5%；-15℃摻量5~7%。

　　本品可直接與集料共同投入，攪拌時(shí)間需延長2～3min。

　　每到一批貨，必須試驗(yàn)試配合格，方可使用。

五、施工工藝要求

　　攪拌前，用熱水或蒸汽沖洗攪拌機(jī)。先加入砂子、石子和熱水?dāng)嚢?min，再加入水泥和HZ-6防凍劑攪拌3min。攪拌用水的溫度根據(jù)確?；炷寥肽囟?ge;10℃來確定。

　　在滿足正常施工的情況下，盡量減少用水量；因?yàn)榛炷林杏坞x水量增加，抗凍性能明顯下降。摻防凍劑的混凝土拌和物具有干而不硬的特點(diǎn)，注意控制新拌混凝土的坍落度不要過大。

　　砂、石要用帆布或塑料布覆蓋，防止砂石凍結(jié)，水泥不得直接加熱，在使用前1天運(yùn)入暖棚內(nèi)存放，使它保持正溫。

　　混凝土在澆筑前，應(yīng)清除模板和鋼筋上的冰雪和污垢。但不得用蒸汽直接融化冰雪，以免再度結(jié)冰。及時(shí)清除容器中粘附的混凝土殘?jiān)⒓皶r(shí)清除冰雪凍塊，容器用后要蓋嚴(yán)保溫。新澆混凝土的外露表面，及時(shí)用塑料膜及保溫材料覆蓋，在負(fù)溫條件下養(yǎng)護(hù)，混凝土不得澆水。按隨澆筑、隨振搗、隨覆蓋的原則連續(xù)作業(yè)。

　　水泥應(yīng)選用硅酸鹽水泥或普通硅酸鹽水泥。砂、石要清潔過篩，不得含有冰、雪等凍結(jié)物及易凍裂的物質(zhì)。

　　摻本品的混凝土水泥用量不宜小于300kg/m3，水灰比不宜大于0.6。

　　根據(jù)《混凝土外加劑應(yīng)用技術(shù)規(guī)范》GB50119-2003的要求，摻加各種防凍劑的混凝土的出機(jī)溫度不得低于10℃，入模溫度不得低于5℃，混凝土澆筑后應(yīng)覆蓋保溫，防止干凍失水。

　　本說明書未盡事宜，請遵守《建筑工程冬季施工規(guī)程》JGJ/T104-2011以及《混凝土外加劑應(yīng)用技術(shù)規(guī)范》GB50119-2003中的有關(guān)規(guī)定。

六、包裝貯存

　　粉劑采用內(nèi)塑外編織袋包裝，50kg/袋，液體為200㎏塑料桶，也可根據(jù)用戶要求進(jìn)行包裝。粉劑應(yīng)貯存在干燥通風(fēng)的專用倉庫內(nèi)，有效期為二年。

　　運(yùn)輸時(shí)，粉劑要特別防止鋒利物刮碰，避免破包受潮。

　　本劑如有受潮結(jié)塊現(xiàn)象，處理方法有兩種：

　?。?）粉碎通過0.315mm的篩子，然后再使用；

　?。?）溶化成液體使用。

　　本產(chǎn)品如超過有效期，經(jīng)檢驗(yàn)合格后方可使用。

<thead id="qjcct"></thead>
